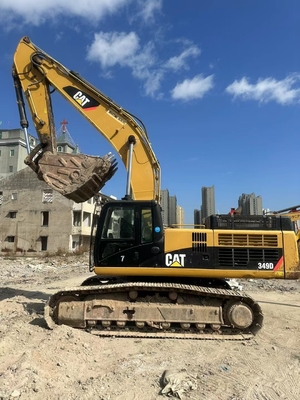

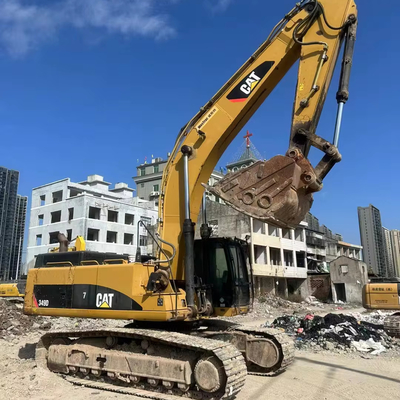

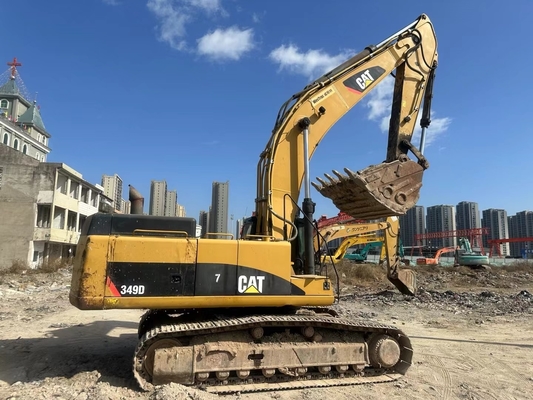

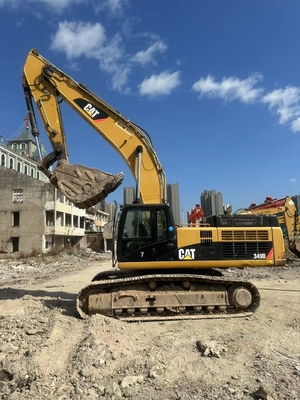

Διαμόρφωση παραμέτρων υδραυλικής εκσκαφής Caterpillar 349D

προδιαγραφές

Δύναμη Παραδοσιακή δύναμη

Κοινή επιχείρηση κατασκευαστή/εισαγωγή

Επιστροφή με κουβά

Τόνος (τόνοι) 49

Εργασιακό βάρος ολόκληρης της μηχανής (kg) 46285

Δυνατότητα κουβάς (m3) 1,8-3.11

Διάρκεια ράβδου (mm) 7400/6900/6550

μήκος της ράβδου (mm) 4300/3900/3350

Προέλευση Xuzhou, Jiangsu

επιδόσεις

Ταχύτητα περιστροφής (rpm) 8.7

Ταχύτητα πορείας (km/h) 4.5

δυναμικό σύστημα

Μοντέλο κινητήρα Caterpillar Cat C13 ACERT

Ονομαστική ισχύς (kW/rpm) 283

Μετατόπιση (L) 12.5

Διάμετρος κυλίνδρου x στροφή (mm) 130 x 157

Μέθοδος ψύξης: ψύξη με νερό

υδραυλικό σύστημα

Μέγιστη ροή της κύριας αντλίας (l/min) 734

Ρύση ροής της αντλίας πιλότου (L/min) 43

Πύργο πετρελαίου πιλότου (MPa) 4.11

Εργασιακό κύκλωμα υδραυλικού ελαίου (Mpa) 35

Υδραυλικό κύκλωμα για περπάτημα (Mpa) 35

Γυριστικό υδραυλικό κύκλωμα (Mpa) 31.4

Πίεση ρύθμισης κύριας υπερχείλισης (Mpa) 35

Κύλινδρο πετρελαίου εκτοξευτή - αριθμός x διάμετρος κυλίνδρου x στροφή (mm) 1-160 x 1575

Κύλινδρο λάδι - αριθμός x διάμετρος κύλινδρου x στροφή (mm) 1-190 x 1778

Κελαμάρι λάδι κουβά - αριθμός x διάμετρος κυλίνδρου x στροφή (mm) 1-160 x 1356

Ενδυνάμωση πετρελαίου

Θάλασσα καυσίμου (L) 705

Υδραυλική δεξαμενή ελαίου (L) 243

Υδραυλικό σύστημα (L) 570

Ποσότητα αλλαγής ελαίου κινητήρα (L) 42

Υγρά ψύξης (L) 35.5

Μέγεθος κύριας μονάδας

Συνολικό μήκος μεταφοράς (mm) 12450

Συνολικό πλάτος μεταφοράς (mm) 3640

Συνολικό ύψος μεταφοράς (mm) 3680

Όλο το ύψος της καμπίνας (mm) 3210

Συνολικό μήκος σιδηροδρομικής γραμμής (mm) 5070

Διάμετρος υποδημάτων (mm) 750

Συνολικό πλάτος τροχιάς (mm) 3640

Διάμετρος τροχιάς (mm) 2740

Ελάχιστη καθαρότητα εδάφους (mm) 510

Διάκριση από το έδαφος με βάρος ισορροπίας (mm) 1320

Ράδιο στροφής πίσω (mm) 3770

Πεδίο εργασίας

Μέγιστη ακτίνα εκσκαφής της επιφάνειας στάθμευσης (mm) 12940

Μέγιστο βάθος ανασκαφής (mm) 8920

Μέγιστο ύψος εκφόρτωσης (mm) 7870

Μέγιστο κάθετο βάθος ανασκαφής (mm) 5860

Μέγιστο αποτελεσματικό βάθος ανασκαφής (mm) 8790
